Tektronix 泰克DMM7512 双通道 7½ 位采样万用表产品介绍：

产品型号：DMM7512
产品品牌：Tektronix 泰克
产品类别：万用表
产品备注：双通道 7½ 位采样万用表

Tektronix 泰克DMM7512 双通道 7½ 位采样万用表产品特点：

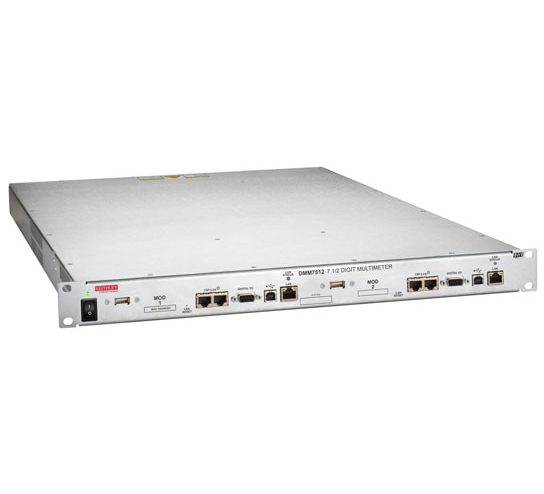

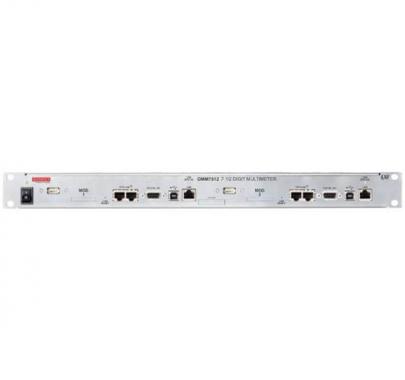

DMM7512 将两个全功能、高精度、高采样速度的数字万用表组合到一个 1U 高的全机架宽机箱中。该紧凑型机箱可在高密度仪器测试系统中节省机架空间，而不会影响测量性能。每个 DMM 具有相同的功能，并且完全相互独立。

Tektronix 泰克DMM7512 双通道 7½ 位采样万用表产品优势：

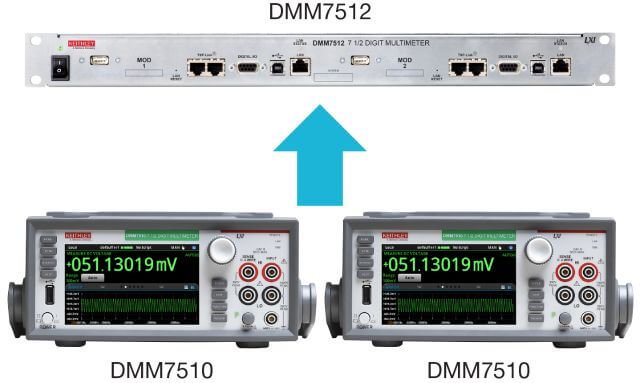

两台 DMM7510 内置在一个紧凑型机箱中

DMM7512 由两个彼此独立的相同 7½ 位 DMM7510 数字万用表 (DMM) 组成，相比 DMM7510 具有更多测量功能。两个 DMM7512 数字万用表具有与 DMM7510 相同的精度、灵敏度和速度，因此 DMM7512 可以无缝集成到以前采用 DMM7510 的测试系统中。

特点

• 使用速度为 1M 采样/秒的 18 位数字化仪对复杂波形进行采样；存储高达 2750 万个读数
• 以 0.1 μΩ 和 1 pA 灵敏度测试用于低功率电路中的组件
• 使用高达 14 ppm 的 1 年期精度直流电压，通过高测试不确定度比率实现最高测试质量
• 内置测试脚本处理器 (TSP^®) 可在无需控制器交互的情况下执行测试序列，从而减少测试时间和通信开销，同时利用控制器执行其他任务

双测试系统密度

在 1U 高机架空间内使用两个 DMM，节省宝贵的机架空间。与两台 2U 高 DMM7510 相比，您可以在一半的空间内获得两倍的测量能力。

特点

• 将源和测量与 2606B 高密度 4 通道源测量单元 (SMU) 和 DMM7512 相结合，可实现 4 通道采样和 2 通道测量功能，而占用的机架空间仅为 2U
• 无需在 DMM7512 或 2606B 之间提供额外空间以用于热管理

显著缩短测试时间

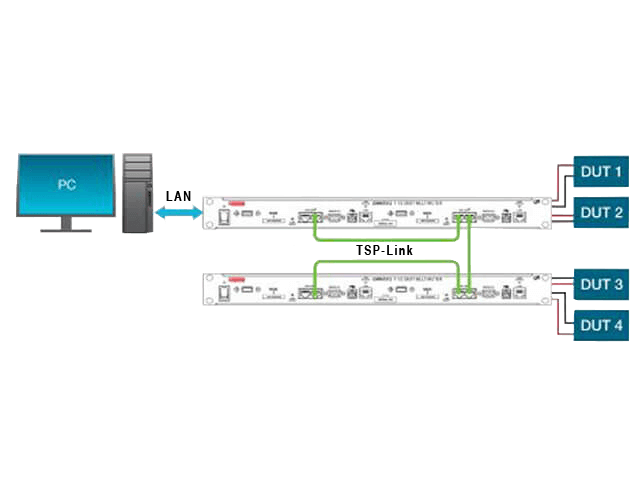

每台 DMM7512 中的两个 DMM 具有内置智能，可以使用其测试脚本处理器 (TSP^®) 技术在无需 PC 交互的情况下执行测试程序。此外，每个 DMM 都具有 TSP-Link^® 硬件接口，因此一台仪器可以控制主从配置中的其他仪器。

特点

• 在 TSP-Link 测试系统中最多可控制 32 台仪器
• 以低于 500 ns 的延迟同步测量值
• 消除仪器和 PC 之间耗时的通信
• DMM7512 TSP 代码与 DMM7510 TSP 代码兼容

Tektronix 泰克DMM7512 双通道 7½ 位采样万用表产品应用：

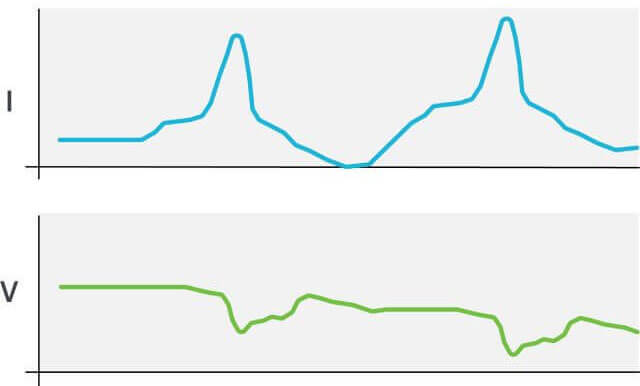

确定功耗

使用 DMM7512 中的两个 DMM 独立地捕获动态电池消耗电流和电池电压，并计算低功耗组件、无线物联网和植入式/便携式医疗产品的功耗，这是电池供电设备的关键参数。

• 捕获电流和电压波形（最高达 1 M 采样/秒，18 位数字化）
• 使用 TSP-Link 同步波形捕获（两次启动波形采样之间的延迟小于 500 ns）
• 使用 1pA DCI 灵敏度或 0.1nA 电流数字化灵敏度测量睡眠模式低电流

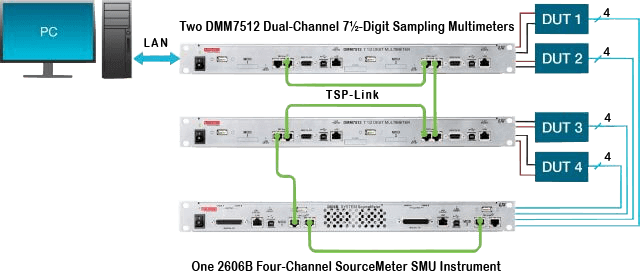

通过多设备测试来提高吞吐量

使用 DMM7512 中的两个 DMM 测试两个被测设备 (DUT)，以实现双倍测试吞吐量并最大化测试系统能力。或者，在一个测试系统中使用多台 DMM7512 并测试更多 DUT。使用 1U 双 DMM 减少测试机架数量，并节省宝贵的工作场地。

特点

• 1U 机架高度，且仪器之间无需间距
• 每台仪器含两个 DMM
• 使用测试脚本和 TSP-Link 控制多台仪器，以减少总线通信时间和测试时间

技术参数
